zhendeaini

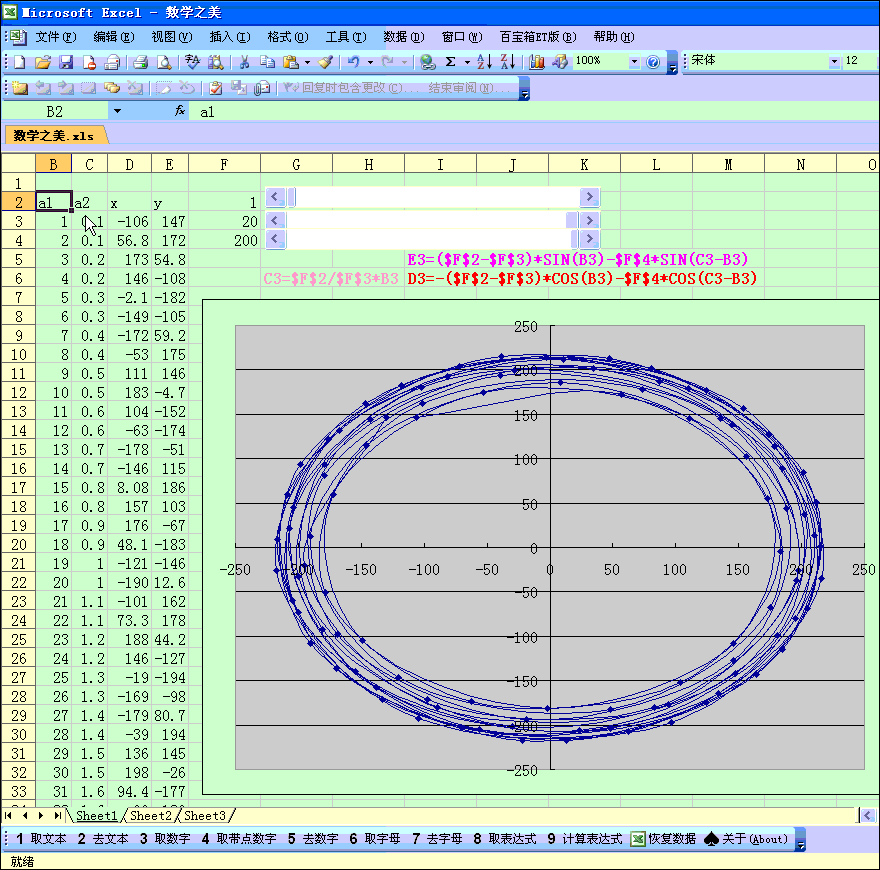

本节主要讨论如何在Excel中制作图表，要制作图表，必须有制作图表的数据源，下面通过演示表达数学之美，请看演示：

a1	a2	x	y
1	5	87.5	219
2	10	62.4	-125
3	15	-90	119
4	20	244	-3
5	25	-104	-259
6	30	-162	159
7	35	132	-1.6
8	40	-155	-31
9	45	98.5	231
10	50	201	-193
11	55	-200	-84
12	60	60.5	111
13	65	-40	-164
14	70	-182	184
15	75	251	113
16	80	-1.8	-207
17	85	-66	103
18	90	141	-111
19	95	-244	-101
20	100	-11	272
21	105	180	-80
22	110	-120	-7.8
23	115	168	88.2
24	120	2.15	-269
25	125	-252	90.7
26	130	138	125
27	135	-52	-109
28	140	-14	200
29	145	254	-100
30	150	-175	-195
31	155	-55	167
32	160	71.8	-100
33	165	-199	69.4
34	170	190	200
35	175	112	-230
36	180	-164	18.9
37	185	127	16.2
38	190	-148	-163
39	195	-116	253
40	200	248	15.7
41	205	-82	-132
42	210	47	126
43	215	96.7	-208
44	220	-279	-13
45	225	77.7	228
46	230	77.6	-123
47	235	-97	105
48	240	238	9.53
49	245	-93	-264
50	250	-175	154
51	255	136	13.2
52	260	-146	-43
53	265	85	231
54	270	210	-184
55	275	-201	-98
56	280	48.6	121
57	285	-26	-160
58	290	-187	171
59	295	247	125
60	300	11	-213
61	305	-80	95.6
62	310	143	-96
63	315	-235	-111
64	320	-23	273
65	325	191	-71
66	330	-119	-23
67	335	155	95.9
68	340	14.7	-266
69	345	-259	79.6
70	350	134	139
71	355	-37	-114
72	360	-26	191
73	365	256	-88
74	370	-168	-206
75	375	-69	169
76	380	82.5	-89
77	385	-196	55.2
78	390	180	207
79	395	125	-228
80	400	-172	6.12
81	405	121	30.4
82	410	-134	-166
83	415	-127	247
84	420	252	28.7
85	425	-73	-144
86	430	31.6	126
87	435	105	-197
88	440	-278	-25
89	445	67.2	237
90	450	92.6	-120
91	455	-103	90.9
92	460	232	21.7
93	465	-80	-268
94	470	-187	148
95	475	140	28.2
96	480	-135	-54
97	485	71.4	230
98	490	219	-175
99	495	-201	-112
100	500	36.1	130

其中：
C3=$H$2/$H$3*B3
D3=-($H$2-$H$3)*COS(B3)-$H$4*COS(C3-B3)
E3=($H$2-$H$3)*SIN(B3)-$H$4*SIN(C3-B3)

操作步骤：
“插入”→“图表”，选择XY散点图，选取数据源（x、y对应的D和E列数据）。

seaxin

这个玩起来差不多跟半目的MATHLAB一样了[39] ，不过mathlab比较专精这个

顺便问下H2,H3H4那几个拉动条变数据的怎么弄[29]

[ 本帖最后由 seaxin 于 2015-3-16 08:47 编辑 ]

zhendeaini

引用:

原帖由 seaxin 于 2015-3-16 08:44 发表
这个玩起来差不多跟半目的MATHLAB一样了[39] ，不过mathlab比较专精这个

顺便问下H2,H3H4那几个拉动条变数据的怎么弄[29]

添加窗体控件。

视图→工具栏→窗体→选择滚动条，选择该控件右键单击，设置控件格式，单元格链接那里 选择对应的单元格。

seaxin

引用:

原帖由 zhendeaini 于 2015-3-16 08:51 发表



添加窗体控件。

视图→工具栏→窗体→选择滚动条，选择该控件右键单击，设置控件格式，单元格链接那里 选择对应的单元格。

[49] excel2007的工具栏—窗体不见了……


要在不常用功能区那里慢慢找……[42]

[ 本帖最后由 seaxin 于 2015-3-16 09:19 编辑 ]

zhendeaini

引用:

原帖由 seaxin 于 2015-3-16 09:15 发表

[49] excel2007的工具栏—窗体不见了……

应该有的，可能换个叫法而已。另外，表单控件也是可以的。

半目

[81] [81] [104] [104] [104] ，以前中国的社会精英要么热衷于政治斗争，要么热衷于诗词书法。自墨家式微，连崇尚科学的精神都没有了。被蒙古人、满族人、八国联军、日本人反复蹂躏。新中国了要多谈谈数学和科学。才能避免继续被外族蹂躏。

zhendeaini

引用:

原帖由 半目 于 2015-3-16 09:33 发表
[81] [81] [104] [104] [104] ，以前中国的社会精英要么热衷于政治斗争，要么热衷于诗词书法。自墨家式微，连崇尚科学的精神都没有了。被蒙古人、满族人、八国联军、日本人反复蹂躏。新中国了要多谈谈数学和科学。才 ...

呵呵，我没想到那么高深哦。只是有兴趣做这个而已。不过你说的也对，国人需要用心去创新下，要有共享精神。
